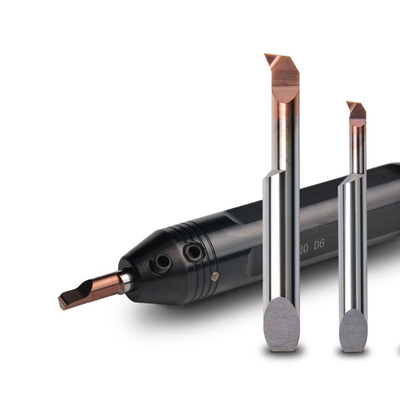

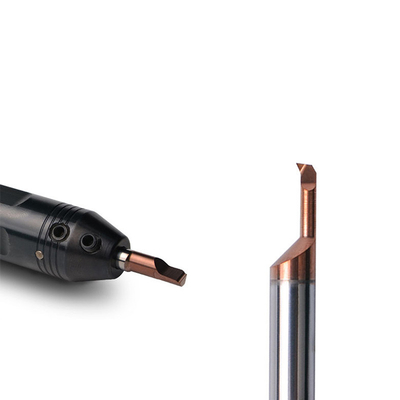

Locking Precise MBQR Profiling Tool per la rifinitura dei fori interni nel mini tornitore
Drow_Carbide_Boring_Tools_EN.pdf
Drow_Carbide_Boring_Tools_MD_EN.pdf
Campo di applicazione:
L'MBQR è uno strumento interno di perforazione e profilazione ampiamente utilizzato per la finitura del profilo del foro interno nei mini torni.È particolarmente adatto per macchine utensili come torni CNC e macchine di centratura.
A differenza del MPR a fune rotonda, il MBQR presenta un design di inclinazione posteriore, che lo rende compatibile con i portatori di utensili di precisione.il suo avanzato rivestimento nanometrico su carburo ultrafine migliora sia la liscezza della superficie di lavorazione che la sua resistenza all'usura.
Dettagli del prodotto MBQ.RProfilistrumento
- Materiale utensile:Carburo di tungsteno vergine al 100%.
- Utilizzando:Progettato per la finitura interna di foratura e tornitura, adatto a torni mini CNC e macchine simili.
- Durezza:HRA 91 ¢ 93.5
- Accuratezza:± 0,005 mm
- Rivestimento:La superficie liscia e sottile del carburo rivestito garantisce un'ottima finitura superficiale.
- Principali differenze da MPR:a. inclinazione posteriore, mentre la MPR presenta un bastone rotondo.b. diverse opzioni di rivestimento.c. compatibilità con vari supporti utensili.
- Principali differenze da MBCR:Un angolo di inclinazione della punta inferiore di 22° rispetto ai 47° di MBCR.
- Produzione di attrezzi:Le nostre forti capacità di ricerca e sviluppo e le nostre attrezzature avanzate ci permettono di soddisfare costantemente le vostre diverse esigenze.
Per quanto riguarda il prodotto finito di MBQR, le informazioni specifiche sul prodotto sono le seguenti:
| Marchio: |
Affondare |
| Numero di modello: |
Strumento di profilazione MBQR |
| Supporto personalizzato: |
OEM, ODM, OBM. |
| Standard: |
ISO |
| Tipo di prodotto: |
Carburo solido strumento di perforazione minuscolo |
| Materiale: |
Carburo di tungsteno, materiale nuovo al 100%. |
| Rivestimento: |
Da definire, con o senza rivestimento, nano rivestimento |
| Durezza: |
HRA 91-93.5 |
| Lunghezza del flauto |
2.0~35.0 mm |
| Colore del flauto: |
Bronzo, opaco |
| Precisione: |
± 0,005 mm |
| Diametro del bastone: |
4.0~7.0 mm |
| Tipo di bastone |
inclinazione posteriore |
| Arco di punta: |
R0.03-R0.20 |
| Principale differenza rispetto al MPR: |
a.L'estremità posteriore è inclinata mentre la parte posteriore è rotonda.
b.Rivestimento diverso.
c. adatti a diversi portautensili. |
| Ordine del campione: |
Accettazione |
| Utilizzando: |
Tornitura interna e foratura per la finitura |
| Materiale del pezzo da lavorare: |
Acciaio, acciaio inossidabile, ghisa e così via |
| Tipo di lavorazione: |
Semifinitura/finitura |
Caratteristiche del prodotto:
-
Non è necessaria alcuna ricalibrazione: eliminare la necessità di ricalibrare gli utensili, riducendo i costi di tempo e migliorando l'efficienza.
-
Progettazione integrale di attrezzi noiosiL'utensile di depurazione è formato integralmente e il suo design unico di flauto a chip riduce al minimo l'accumulo di chip, migliorando l'efficienza di elaborazione.
-
Smalzaggio di precisione: L'intero processo utilizza una macchina utensile a cinque assi per la fresatura di precisione, garantendo un'elevata precisione dell'angolo r della punta dell'utensile.Il taglio rimane liscio sotto un microscopio con ingrandimento di 500 volte.
-
Capacità di raffreddamento interno: Il design a fessure sul lato della coda inclinata, combinato con una manica di taglio di uscita dell'acqua centrale, consente un raffreddamento interno efficace durante la lavorazione.
-
Clamping stabile: Le barre di foratura a carburo solido sono allineate con precisione nell'adattatore utilizzando un perno di localizzazione, mentre le pinze a vite fissate garantiscono una maggiore stabilità per le pinze rigide.
-
Sostituzione facile degli attrezzi: sostituire facilmente gli utensili dello stesso tipo attraverso il perno di posizionamento, mantenendo la stessa lunghezza totale di estensione.
Specifica del prodotto:
| Modello |
Diametro minimo del foro di lavorazione ((mm) ΦA |
ΦD |
r |
L1 |
L2 |
F |
S |
JS25 |
AL25 |
| MBQR0406L02R003-D-(C) |
0.6 |
4 |
0.03 |
28 |
2 |
0.55 |
0.06 |
● |
● |
| MBQR0408L025R003-D-(C) |
0.8 |
4 |
0.03 |
28 |
2.5 |
0.75 |
0.08 |
● |
● |
| MBQR0410L04R005-D-(C) |
1.0 |
4 |
0.05 |
29 |
4 |
0.9 |
0.15 |
● |
● |
| MBQR0410L06R005-D-(C) |
1.0 |
4 |
0.05 |
31 |
6 |
0.9 |
0.15 |
● |
● |
| MBQR0412L04R005-D-(C) |
1.2 |
4 |
0.05 |
29 |
4 |
1.1 |
0.15 |
● |
● |
| MBQR0412L06R005-D-(C) |
1.2 |
4 |
0.05 |
31 |
6 |
1.1 |
0.15 |
● |
● |
| MBQR0415L05R005-D-(C) |
1.5 |
4 |
0.05 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L05R010-D-(C) |
1.5 |
4 |
0.10 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L08R005-D-(C) |
1. 5 |
4 |
0.05 |
33 |
8 |
1. 4 |
0.20 |
● |
● |
| MBQR0415L08R010-D-(C) |
1.5 |
4 |
0.10 |
33 |
8 |
1.4 |
0.20 |
● |
● |
| MBQR0418L05R005-D-(C) |
1.8 |
4 |
0.05 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L05R010-D-(C) |
1.8 |
4 |
0.10 |
30 |
5 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R005-D-(C) |
1.8 |
4 |
0.05 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0418L09R010-D-(C) |
1.8 |
4 |
0.10 |
34 |
9 |
1.7 |
0.20 |
● |
● |
| MBQR0421L06R005-D-(C) |
2.1 |
4 |
0.05 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L06R010-D-(C) |
2.1 |
4 |
0.10 |
31 |
6 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R005-D-(C) |
2.1 |
4 |
0.05 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0421L10R010-D-(C) |
2.1 |
4 |
0.10 |
35 |
10 |
1.85 |
0.25 |
● |
● |
| MBQR0426L08R005-D-(C) |
2.6 |
4 |
0.05 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R010-D-(C) |
2.6 |
4 |
0.10 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L08R015-D-(C) |
2.6 |
4 |
0.15 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R005-D-(C) |
2.6 |
4 |
0.05 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R010-D-(C) |
2.6 |
4 |
0.10 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R015-D-(C) |
2.6 |
4 |
0.15 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0431L10R005-D-(C) |
3.1 |
4 |
0.05 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L10R010-D-(C) |
3.1 |
4 |
0.10 |
35 |
10 |
2.8 |
0.50 |
● |
● |
MBQR0431L10R015-D-(C)
|
3.1 |
4 |
0.15 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R005-D-(C) |
3.1 |
4 |
0.05 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R010-D-(C) |
3.1 |
4 |
0.10 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R015-D-(C) |
3.1 |
4 |
0.15 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0441L12R005-D-(C) |
4.1 |
4 |
0.05 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R010-D-(C) |
4.1 |
4 |
0.10 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L12R020-D-(C) |
4.1 |
4 |
0.20 |
37 |
12 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R005-D-(C) |
4.1 |
4 |
0.05 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R010-D-(C) |
4.1 |
4 |
0.10 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L16R020-D-(C) |
4.1 |
4 |
0.20 |
41 |
16 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R005-D-(C) |
4.1 |
4 |
0.05 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R010-D-(C) |
4.1 |
4 |
0.10 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0441L20R020-D-(C) |
4.1 |
4 |
0.20 |
45 |
20 |
3.8 |
0.60 |
● |
● |
| MBQR0551L15R005-D-(C) |
5.1 |
5 |
0.05 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R010-D-(C) |
5.1 |
5 |
0.10 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R020-D-(C) |
5.1 |
5 |
0.20 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R005-D-(C) |
5.1 |
5 |
0.05 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R010-D-(C) |
5.1 |
5 |
0.10 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R020-D-(C) |
5.1 |
5 |
0.20 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R005-D-(C) |
5.1 |
5 |
0.05 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R010-D-(C) |
5.1 |
5 |
0.10 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R020-D-(C) |
5.1 |
5 |
0.20 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0661L15R005-D-(C) |
6. 1 |
6 |
0.05 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R010-D-(C) |
6.1 |
6 |
0.10 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R020-D-(C) |
6. 1 |
6 |
0.20 |
40 |
15 |
5.8 |
1. ,00 |
● |
● |
| MBQR0661L20R005-D-(C) |
6.1 |
6 |
0.05 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R010-D-(C) |
6. 1 |
6 |
0.10 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R020-D-(C) |
6.1 |
6 |
0.20 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R005-D-(C) |
6.1 |
6 |
0.05 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R010-D-(C) |
6.1 |
6 |
0.10 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R020-D-(C) |
6.1 |
6 |
0.20 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R005-D-(C) |
6.1 |
6 |
0.05 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R010-D-(C) |
6.1 |
6 |
0.10 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L30R020-D-(C) |
6.1 |
6 |
0.20 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0771L25R010-D-(C) |
7.1 |
7 |
0.10 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L25R020-D-(C) |
7.1 |
7 |
0.20 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R010-D-(C) |
7.1 |
7 |
0.10 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R020-D-(C) |
7.1 |
7 |
0.20 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| ●:In magazzino (C): supporto per la personalizzazione del liquido di raffreddamento interno JS25,AL25: codice di rivestimento |
Perché scegliere noi:
-
Innovazione tecnica: superfici complesse e strutture funzionali possono essere rapidamente formate mantenendo la precisione.
-
Velocità di elaborazione: I cicli di produzione brevi e i tempi di consegna rapidi ci assicurano di rispettare le scadenze in modo coerente.
-
Qualità del prodotto: È garantita un'elevata qualità, con livelli di precisione fino a 0,002-0,001 mm.
-
Sistema di riservatezza: Le nostre misure di tripla riservatezza proteggono le informazioni, offrendo maggiore sicurezza durante il processo di verifica.
-
Completamente attrezzateAbbiamo eccellenti capacità di lavorazione, molteplici linee di produzione, attrezzature avanzate e strutture di supporto professionali.
-
Risparmio economico: La nostra razionale progettazione e la scelta dei materiali ci consentono di offrire prezzi competitivi, aiutandovi a ottenere prezzi più vantaggiosi per prodotti della stessa qualità.
Ispezione della qualità
1- Rilevazione del proiettore.
2.ZOLLER rilevamento
3.Svizzero bordo
4.Detezione dei processi di differenziazione della forgiatura tedesca
5.Rilevamento di passivazione dei bordi
6.Molizione senza nucleo
